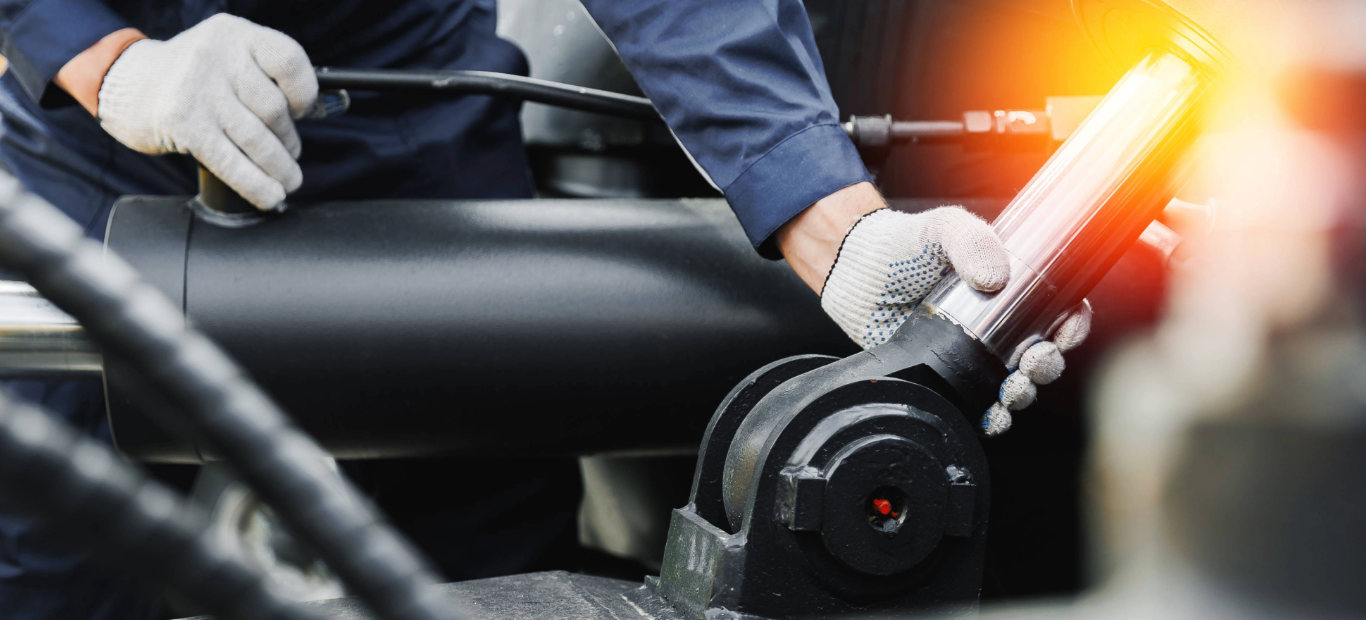

Los cilindros hidráulicos se tratan de los actuadores más frecuentes dentro de la maquinaria industrial. Estas son las que se encargan de transformar la energía del fluido hidráulico en fuerza controlada y en movimiento lineal, y se pueden utilizar en prensas, grúas, excavadoras y líneas de producción.
Que conozcas las partes fundamentales de un cilindro hidráulico te permite optimizar el rendimiento, hacer simple el mantenimiento preventivo y prolongar la durabilidad de los activos.
Por eso, en IMPSA queremos ayudarte a que conozcas sus componentes principales y su mantenimiento…
El barril, o cuerpo del cilindro, contiene el fluido bajo presión y guía el desplazamiento del pistón. Su acabado superficial y su rectitud influyen en la estanqueidad y la vida útil que tienen los sellos.
El pistón, en cambio, divide el interior en cámaras y transmite la presión al vástago que, a su vez, transmite la carga al sistema externo. El pistón determina la superficie efectiva y, también, la fuerza que está disponible ante cierta presión.
El vástago tiende a recibir tratamientos de cromado duro o nitruro para aumentar la dureza superficial y minimizar la abrasión. Alguna rayadura, daño o corrosión en el vástago compromete los sellos hidráulicos, causando pérdida de eficacia y fugas.
Los sellos (de pistón, de labio, rotativos o axial) mantienen la estanqueidad; la elección (PTFE, poliuretano, FKM) depende de la temperatura, la presión y la compatibilidad química con el fluido.

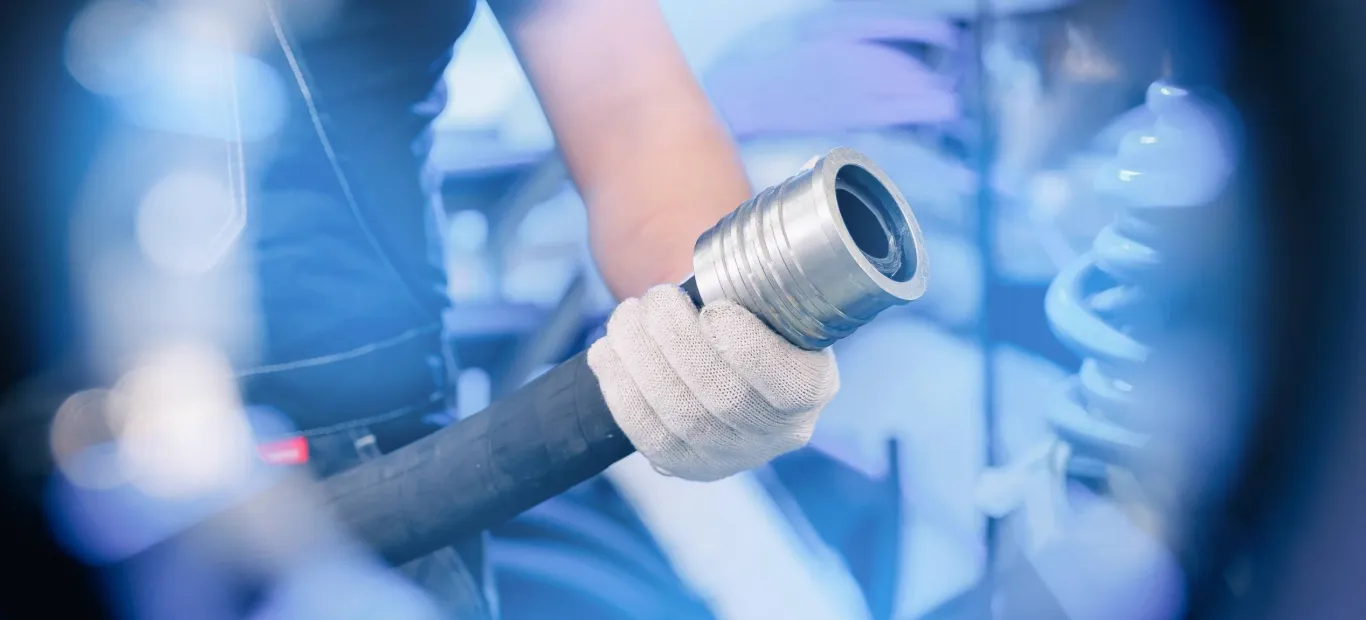

Las tapas frontal y trasera se encargan de cerrar el cilindro y, además, alojan los puertos hidráulicos que conectan con tuberías y válvulas. La elección de válvulas de control (de alivio, proporcionales o de retención) y el dimensionamiento de las líneas establecen la respuesta dinámica y la eficiencia energética del sistema.
Por otro lado, los anclajes (de soporte, brida o articulado) influyen en la transmisión de cargas y en la estabilidad del actuador.
Entre los accesorios, los casquillos guía y los cojinetes minimizan la holgura lateral y el desgaste, mientras mejoran la alineación. Los sensores de posición, temperatura y presión permiten supervisar el comportamiento en tiempo real y habilitan estrategias del mantenimiento predictivo.
Un diseño correcto de puertos y accesorios te evita pérdidas por caída de presión y te garantiza control exacto de fuerza y velocidad.
El mantenimiento preventivo tiene que incluir inspecciones visuales, pruebas de estanqueidad y análisis de aceite, para así detectar contaminación y fugas. El análisis de partículas en el fluido puede revelar contaminación sólida, desgaste metálico y humedad; interpretar estos datos permite planificar intervenciones antes de que ocurran fallas importantes.
En banco, los ensayos de presión y ciclo validan el comportamiento, además de certificar la integridad de todo el conjunto.
Las pruebas que no son destructivas, como ultrasonido, partículas magnéticas, etc., detectan grietas o defectos en el barril y vástago sin desmontar completamente. La metrología con CMM y el control de rugosidad superficial son necesarias para asegurar tolerancias y un sellado óptimo.
En aplicaciones que son más severas, los recubrimientos y tratamientos superficiales mejoran la resistencia a la abrasión y a la corrosión.
Cuando se diseña o elige un cilindro, es importante valorar la capacidad de carga, la frecuencia de ciclos, la temperatura de operación y el tipo de fluido. Las condiciones ambientales (humedad, polvo, agentes químicos, entre otros) reclaman protecciones extras como guardas o recubrimientos específicos.
Notarás que integrar fabricación personalizada y sensores hace sencilla la adaptación a exigencias únicas y a la modernización de los equipos existentes.
Si comprendes las partes cruciales de un cilindro hidráulico, que son: barril, pistón, vástago, sellos, tapas, puertos y accesorios, te permitirá diseñar sistemas más eficientes y confiables.
Con un buen diseño, materiales que sean adecuados, inspecciones frecuentes y pruebas rigurosas, podrás maximizar la vida útil, mientras disminuyes las fallas.
Para proyectos que necesitan de fabricación hecha a la medida, un diagnóstico especializado o programas de mantenimiento avanzados, que cuentes con un proveedor con experiencia técnica y capacidades de ingeniería y fabricación puede marcar una gran diferencia.
En IMPSA disponemos de servicios integrales para lograr apoyar estas necesidades:
